GK-IV高低壓開關柜通電試驗臺





產品用途

對所生產的高低壓開關柜進行出廠前的各項通電試驗及效驗電容柜無功補償特性。

產品特點

能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

技術參數

直流固定電壓12V、24V、48V、110V、220V，電流小于等于20A。

相序檢測功能

0-480V電壓，可以判斷正相序，逆相序。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

QQ:1301955770

QQ:1931151360

產品介紹
配置參數
產品詳情
質檢證書
操作視頻
使用說明
技術方案
故障處理

產品概述 Overview

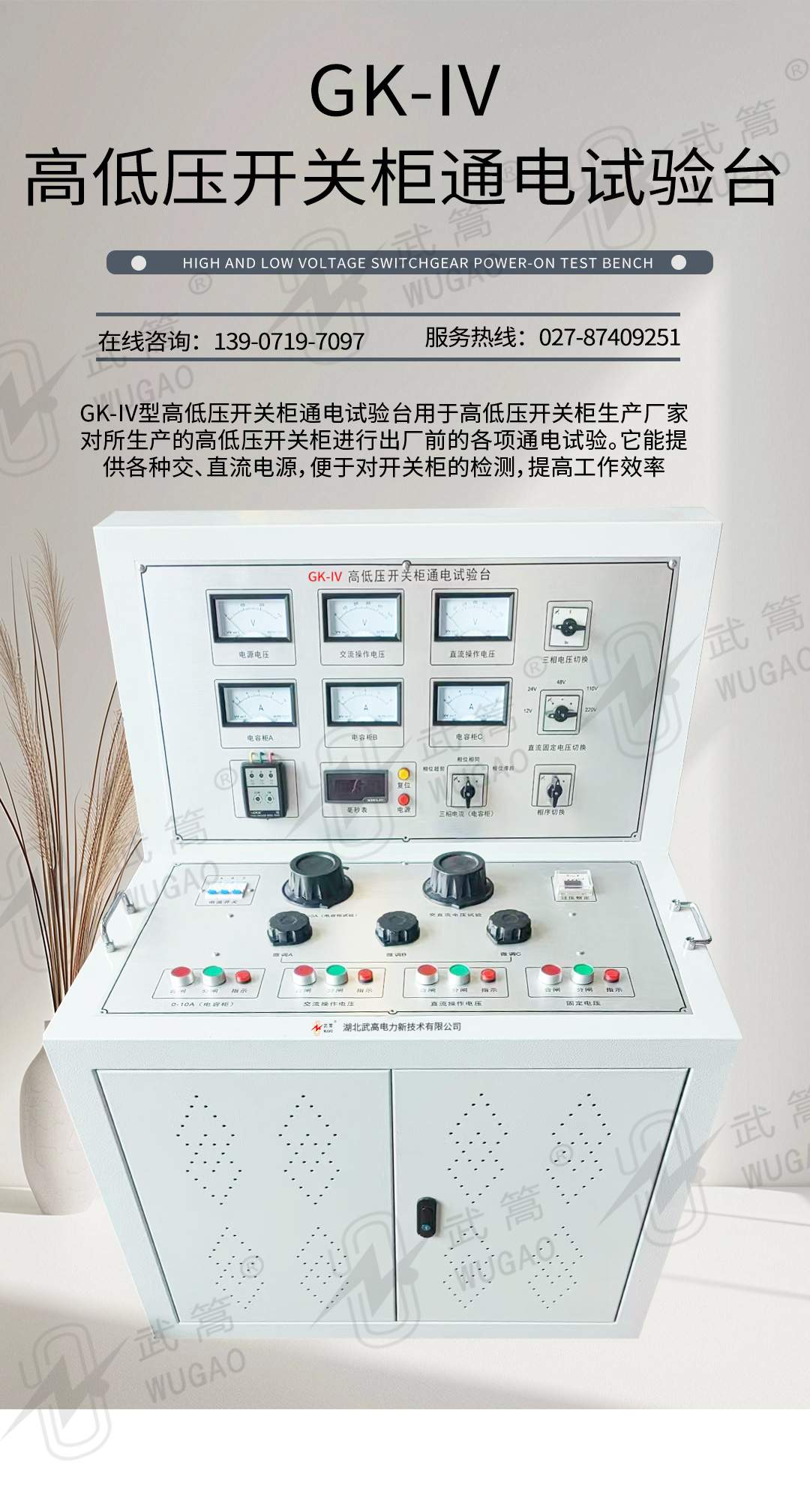

GK-IV高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

技術參數 Technical Parameter

輸入電源：三相四線AC380V；

輸出電壓及電流：采用三相四線制輸入方式，AC380V輸入；

1、采用三相四線制輸入方式，AC380V輸入；

2、三相電壓AC380V固定電壓輸出一組（電流小于等于10A）

3、三相電壓AC0-460V可調輸出一組（電流小于等于10A）

4、直流電壓DC0-270V可調輸出一組（電流小于等于10A）

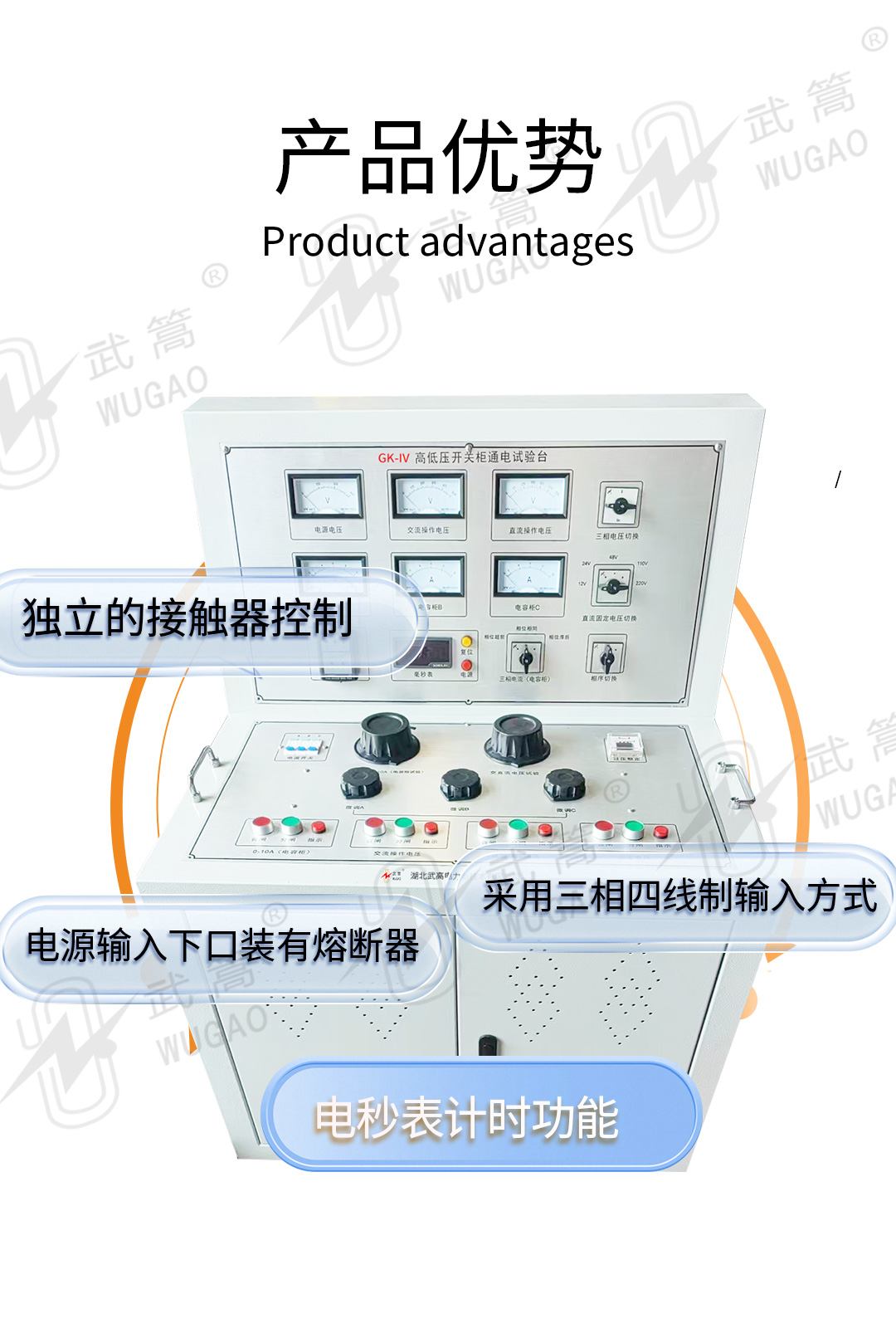

5、三相電流AC0-10A可調輸出一組，獨立調壓輸出，帶電容投入、退出；電抗器投入、退出功能（用于效驗電容柜無功補償特性）

6、相序檢測功能：0-480V電壓，可以判斷正相序，逆相序；

7、電秒表計時功能：采集到電容柜開關信號后開始計時，開關信號消失后計時停止；

8、所有顯示儀表才用國標通用的44L1指針表，便于送檢和更換，精度1.5級;

9、配3寸萬向輪，便于移動；

10、直流固定電壓12V、24V、48V、110V、220V，電流小于等于20A。

11、輸入回路配有空氣開關，輸出回路配有熔斷器，過流不損壞儀器。

12、體積：800*680*1190mm

13、重量：140kg





使用說明

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
