產品用途
用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。
產品優點
大型液晶顯示，存儲采用鍵盤漢字輸入。
測量范圍
阻抗測量范圍：0Ω～200Ω，分辨率：0.001Ω。
最大輸出
最大輸出電流：5A，最大輸出電壓：400V
客戶服務熱線
027-87409251
客戶服務熱線
13871255353

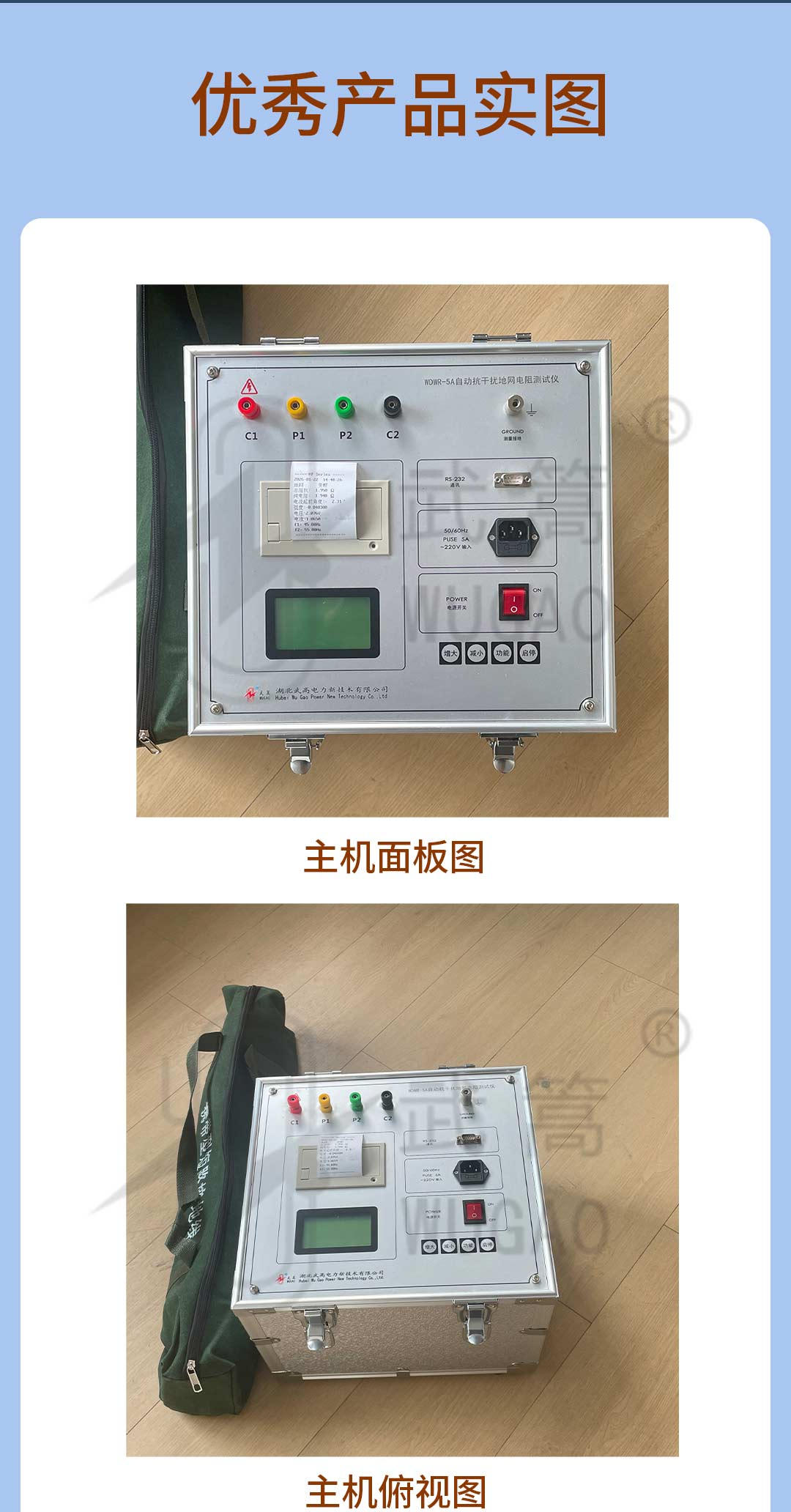

儀器概述 Instrument Overview

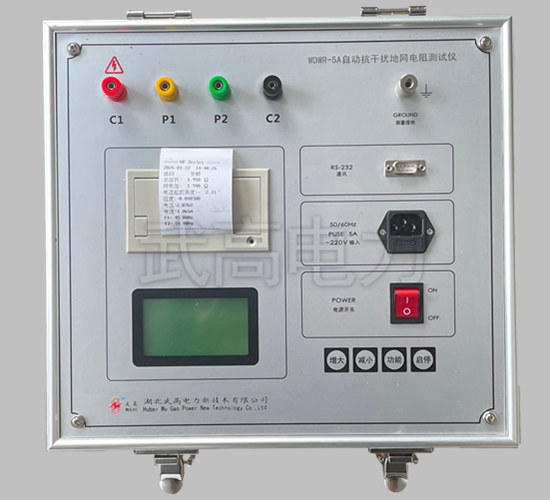

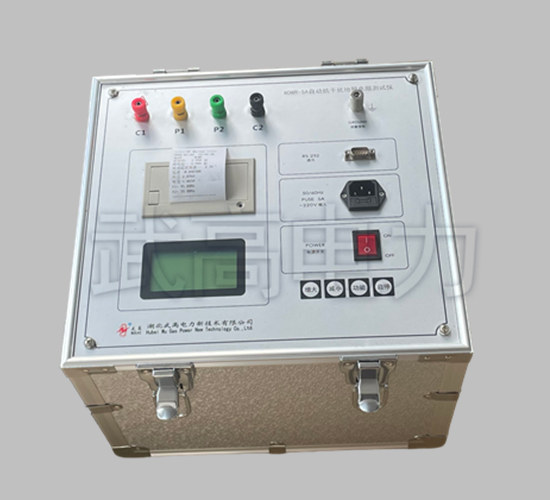

WDWR-5A大型地網接地電阻測試儀，是可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用變頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。
功能強大 Powerful
1、 測量接地裝置接地阻抗或電阻
2、 測量接地裝置之間的導通阻抗或電阻
3、 測量土壤電阻率
技術突破 Technological Breakthrough
1、大型液晶顯示更清晰，操作非常方便，
2、存儲采用鍵盤漢字輸入，方便查詢
性能特點 Performance Characteristics
1、采用自動雙邊拼先進變頻技術，用45Hz 和55Hz 兩種頻率進行測量，同時還有多組變頻供選擇使用。
2、抗干擾能力強。采用自動變頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
技術指標 Technical Indicators
1、阻抗測量范圍：0Ω～200Ω
2、分辨率：0.001Ω
3、測量誤差：±（讀數×2％+0.005Ω）
4、抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：自動45Hz/55Hz 雙頻，多組變頻供選擇使用
7、最大輸出電流：5A
8、最大輸出電壓：400V
9、測量線要求： 電流線銅芯截面積≥2.0mm2
電壓線銅芯截面積≥1.5mm2
10、供電電源：AC220V±10％，50Hz
11、外形尺寸：440×350×210
12、儀器重量：10kg
